立管用防擺環 YS-R

◎橡膠材質:BUTYL RUBBER。

◎任何大規格尺寸，亦可客製化承製。

◎此防擺環鐵材質為熱浸鋅處理，不易生鏽，使用壽命長。

產品說明規格/尺寸備註說明

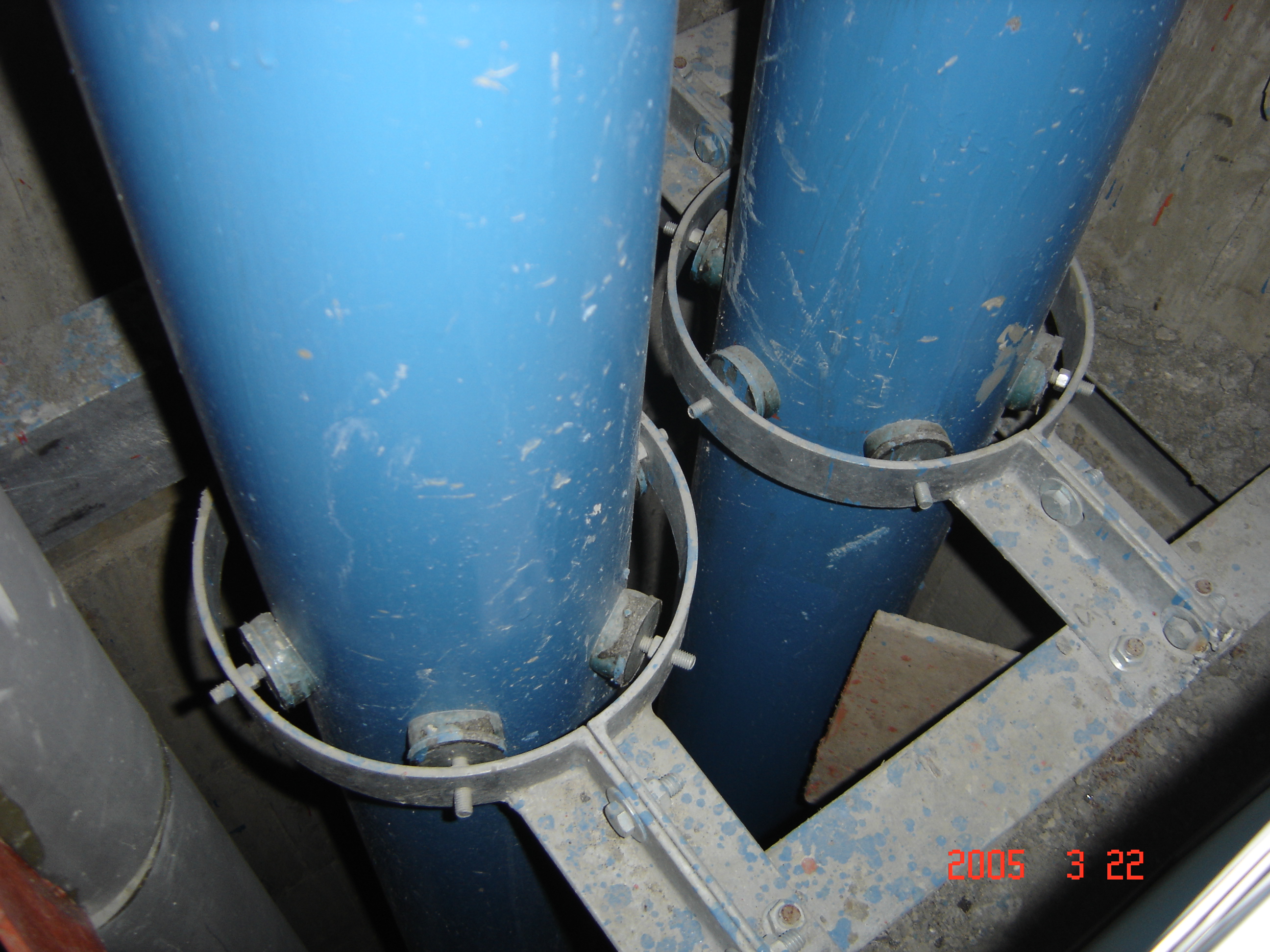

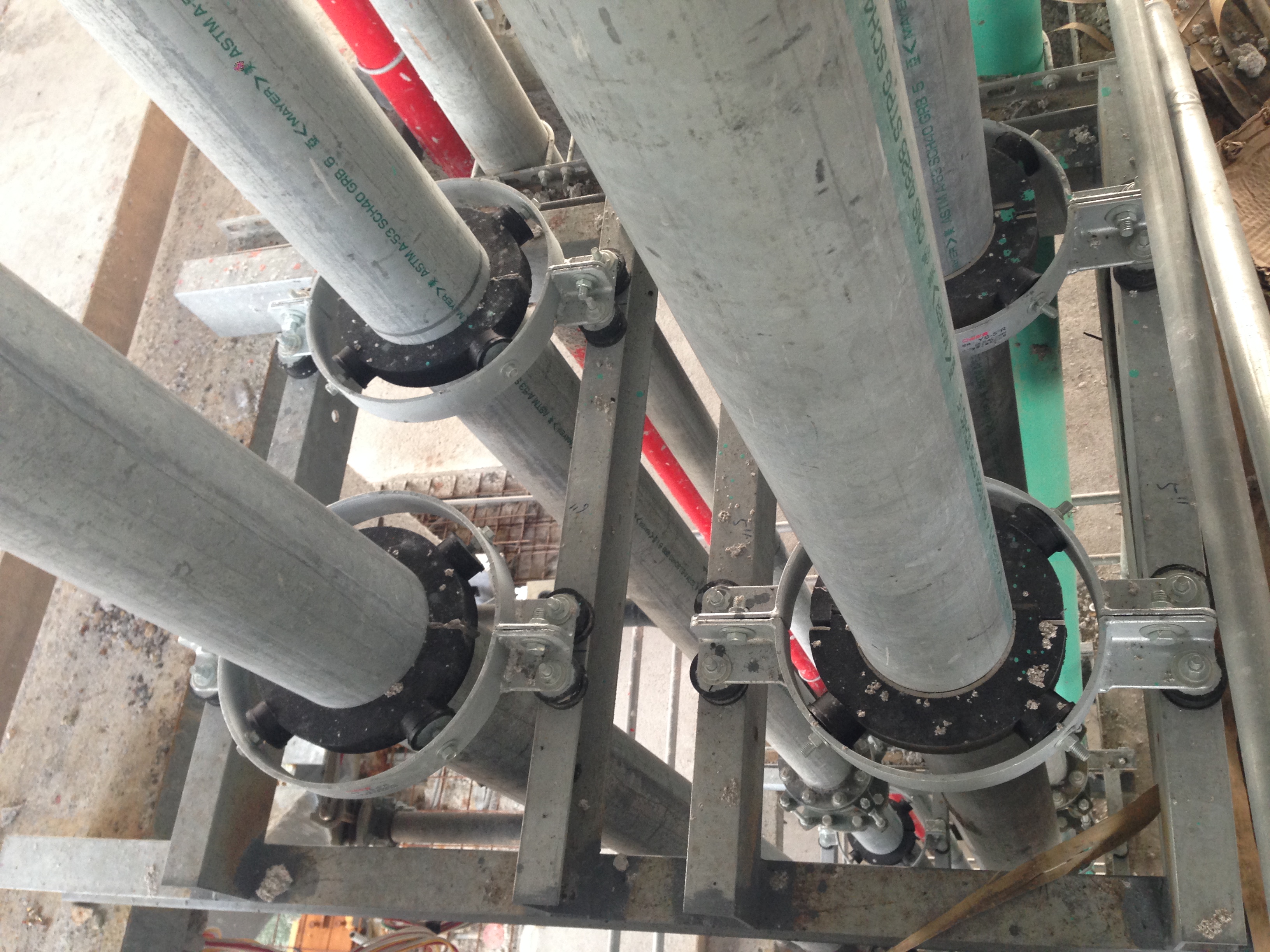

◎ 當地震來臨時，管路會產生左右搖晃，其擺動過大常造成管路破壞，YS-R防擺環主要功能為防止管路左右晃動，不需靠緊管路，靠緊反而會影響微振動。

◎ 提供管徑保溫材等資料，防擺環尺寸可配合現場實際需要之承作，歡迎與我們連絡。

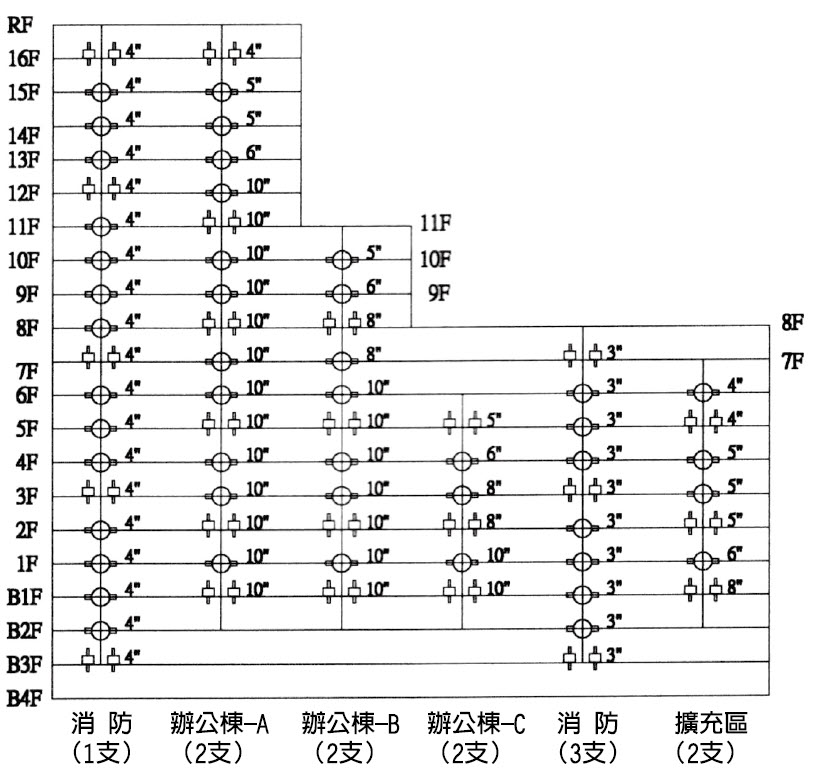

◎ 防振橡膠數量係依直立管長5mm時為設計標準，如長度不同時，請惠予告知，以便修改數量。

規　格	公稱尺寸	防擺環尺寸 mm				防震橡膠RUBBER
規　格	公稱尺寸	L	W	C	d	尺寸SIZExL	數量(個)
YS-1"R	25A	200	65	32	3/8"	32Øx25	4
YS-1¼"R	32A	209	65	32	3/8"	32Øx25	4
YS-1½"R	40A	215	65	32	3/8"	32Øx25	4
YS-2"R	50A	226	65	32	3/8"	32Øx25	4
YS-2½"R	65A	265	65	32	3/8"	32Øx25	4
YS-3"R	80A	278	65	32	3/8"	32Øx25	4
YS-4"R	100A	303	100	50	3/8"	54Øx25	4
YS-5"R	125A	389	100	50	1/2"	54Øx25	4
YS-6"R	150A	414	100	50	1/2"	54Øx25	6
YS-8"R	200A	505	100	50	1/2"	54Øx25	6
YS-10"R	250A	597	100	50	1/2"	54Øx25	6
YS-12"R	300A	648	100	50	1/2"	54Øx25	8
YS-14"R	350A	724	100	50	1/2"	54Øx25	10
YS-16"R	400A	800	100	50	1/2"	54Øx25	10
YS-18"R	450A	850	100	50	1/2"	54Øx25	10
YS-20"R	500A	900	100	50	1/2"	54Øx25	12
YS-22"R	550A	950	130	50	1/2"	54Øx25	12
YS-24"R	600A	1000	130	50	1/2"	54Øx25	16

※以上尺寸僅供參考、請確認管徑、保溫厚度及現場環境限制。
