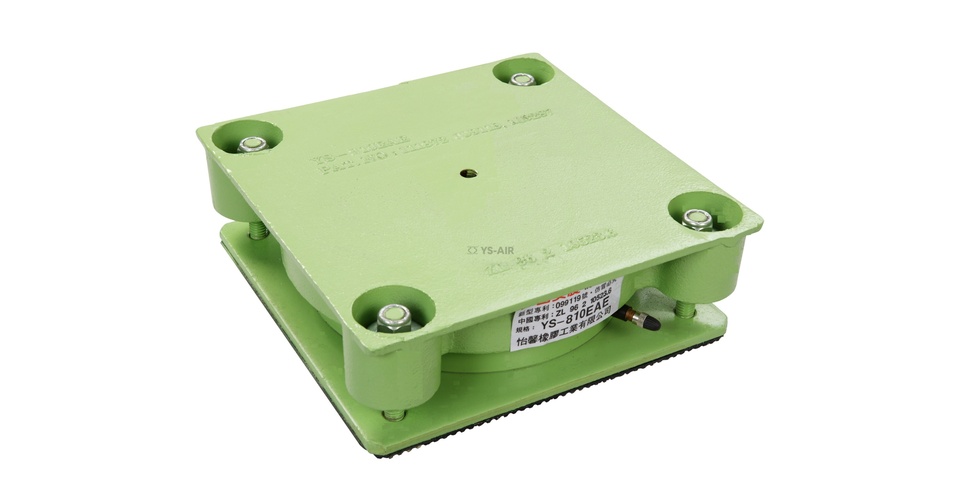

型號 YS-EAE

氣墊式

  • 隔音效果最佳 氣體為聲音之不良導體,故採用空氣做為隔音之媒體,具有優異的隔音效果。
  • 使用簡易安全性高 安裝簡單高度依內壓調整,使用方便,由於有外鐵殼保護,故橡膠不受油污、異物、陽光、臭氧影響。
  • 延長設備之使用壽命 本氣墊避振器,具有優良之防振效果,減少設備之振動損害,以延長使用年限。
  • 專利性產品 本產品已獲得中華民國新型專利第109287號及111872號,中國大陸專利ZL 96 2 10523.6。
  • 減衰距離特別長 由於橡膠本體採用波浪型設計,振動衰減較一般為長。
  • 穩定性高 由於附加4pcs之積層橡膠緩衝平衡器,使得機械設備在操作時,增加了穩定性。
  • 適用沖床、裁斷機等工業機械設備。



規格 負荷
(KGS)
尺寸(mm) 固定孔徑
 Dø(mm)
組立螺絲
SøxL(mm)
高度 (mm) 高度限制
最高不超過
A S B C 未充氣前 使用中
YS-76EAE 15-75 130 130 118 54 8 3/8"x50 92 98-102 100mm
YS-210EAE 60-200 146 146 128 68 10 1/2"x50 100mm
YS-410EAE 200-400 206 208 184 108 12 1/2"x50 100mm
YS-810EAE 400-800 260 275 238 140 14 1/2"x50 100mm
YS-1510EAE 800-1500 316 332 292 172 16 5/8"x75 100mm
YS-2610EAE 1500-2600 386 400 362 216 16 3/4"x100 100mm
YS-4010EAE 2600-4000 486 490 454 280 16 7/8"x100 100mm
YS-5510EAE 4000-5500 600 600 570 350 18 1"x150 107mm
 *建議氣壓使用範圍為: 0.5~4kg/cm²。









安裝注意事項

◎ 防振氣墊設置前要先找出負荷的重心,做對稱配置。並求出每一點平均載力加上安全係數(精密儀器約10~20%,轉動機械約30~60%,沖床或衝擊性機械約為70~100%),再選用適當型號之防振氣墊。
◎ 注意機械設備旁之聯結管路或管線,須有可上下移動之空間,管路必要時加裝防振軟管。
◎ 氣墊在搬運時完全避免碰撞以免破壞氣門咀造成漏氣。
◎ 支撐各點之防振氣墊於充氣負荷後,維持同高度以免負荷物之重心偏移。如各點支撐荷重不一時,也可選用不同規格之氣墊。
◎ 如要移動機械位置時,務必將氣墊內之氣體洩掉,以免橡膠本體脫離。
