彈簧摯震型 YS-AGR

彈簧式

彈簧式

彈簧式

彈簧式防振基座

橡膠式

◎ YS-AGR經由理論及國家地震中心地震模擬,可水平抗震1.2G以上(七級地震為0.4G)。
◎ YS-AGR彈簧式避振器壓縮量為25、50、75mm,可獲極低度之自然頻率值,防振率較高。
◎ 採用氯一丁二烯橡膠(NEOPRENE NUBBER)與烤漆彈簧,透過物理及化學方法加熱硫化而成使之模鑄成型,改善以往彈簧暴露空氣中易生鏽腐蝕之缺點。
◎ 鐵材部分材質為黑鐵(SS41),本體採熱浸鋅或達可銹處理,壽命長。亦可指定為不鏽鋼(SUS304)材質。
◎ 垂直制止控制螺桿周圍與避震器護罩接觸的地方設有ㄇ字型摯震橡膠,上下並有摯震橡膠華司,藉以吸收橫向之地震力。
◎ 底板與支承間具有一6mm厚之橡膠消音摩擦墊片,能防止高頻所產生噪音及止滑作用。

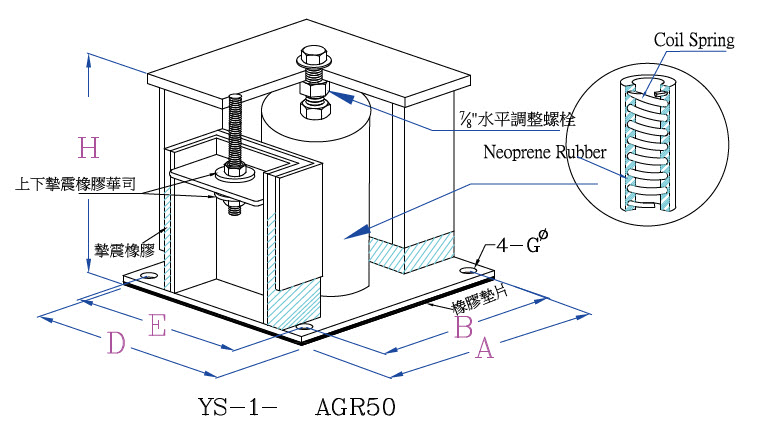

規格 尺寸 (mm) 高度
A D B E
YS-1-AGR 260 100 234 200 16 ±10(mm)
YS-2-AGR 260 210 180 180 16
YS-1-AGR50 260 210 234 180 16
YS-1-AGR75 316 210 250 180 16



MODEL 荷重
(KGS)
壓縮量(mm)
YS-1-200AGR 150-250 25
YS-1-400AGR 300-450 25
YS-1-600AGR 450-700 25
YS-1-800AGR 700-900 25
YS-1-1000AGR 900-1100 25
YS-1-1400AGR 1160-1500 25
YS-1-1600AGR 1400-1700 25



MODEL 荷重
(KGS)
壓縮量(mm)
YS-2-400AGR 400~800 25
YS-2-800AGR 800~1200 25
YS-2-1200AGR 1200~1600 25
YS-2-1600AGR 1500~1900 25
YS-2-2000AGR 1800~2400 25
YS-2-2800AGR 2320~3000 25
YS-2-3200AGR 2800~3400 25



MODEL 荷重
(KGS)
壓縮量(mm)
YS-1-500AGR50 150-250 50
YS-1-700AGR50 700-900 50
YS-1-1000AGR50 900-1100 50
YS-1-1400AGR50 1160-1500 50
YS-1-1600AGR50 1400-1700 50



MODEL 荷重
(KGS)
壓縮量(mm)
YS-1-500AGR75 400~600 75
YS-1-700AGR75 600~800 75
YS-1-1000AGR75 80~1100 75
YS-1-1200AGR75 1100~1300 75
YS-1-1500AGR75 1400~1700 75
YS-1-1800AGR75 1700~2000 75
